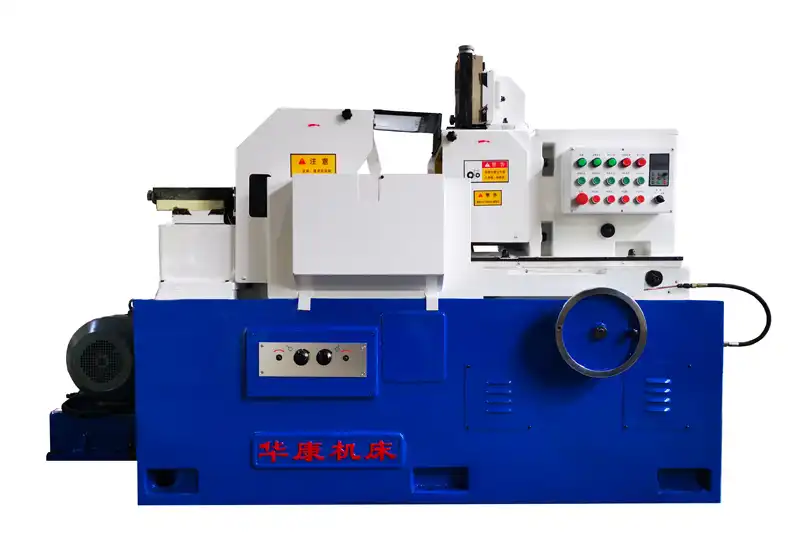

M10100无心磨床
M10100无心磨床


主要特点
1.本机床适用于各种圆柱零件、环形零件及长棒料(需附加特殊装置)的无心通磨磨削加工。也适用于圆锥度不小于1:20的圆锥体和各种成型回转体零件的无心切入磨削加工,可以实现半自动循环操作。
2.砂轮为悬臂式结构,砂轮主轴采用五片式短轴瓦动压滑动轴承。
3.导轮为悬臂式结构,导轮主轴轴承为1:30整体式滑动轴承。
4.导轮架采用液体静压导轨,移动灵敏能实现微量进给并具备一定的抗震性,导轨不易磨损。
5.导轮变速采用交流变频调速,可实现无级变速。
6.砂、导轮修整器往复均采用液压传动,无级调速。
7.配备有自动切入磨削装置,可作半自动循环工作。


技术参数
切入磨削 磨削直径 10~100mm
最大磨削长度 195mm
通磨 磨削直径 10~100mm
最大磨削长度(标准托架) 210mm
磨削轮规格 P500x200x305mm
导轮规格 PDA350x200x203mm
磨削轮转速 1250r/min
导轮转速(无级) 10~200r/min
导轮回转角度 垂直平面 -2°~+5°
水平平面 0°~+3°
磨削进给量 进给手轮每转进给量 0.4mm
进给手轮每格进给量 0.002mm
切入磨削进给量 总行程量 3.5mm
快速行程量 2~3.5mm
慢速行程量 0~1.5mm
修整器刻度盘每格进给量 0.01mm
砂轮与导轮中心连线至托架底面距离 255mm
机床总功率
21.66KW
砂轮电机 18.5KW
导轮电机 2.2KW
液压电机 0.75KW
润滑电机 0.09KW
冷却电机 0.12KW
机床引接电源 3N-50Hz  380V
机床外形尺寸(长x宽x高) 2675x1505x1615mm
机床净重 约4500kg
工作精度 圆度 0.002mm
圆柱度 0.003mm
粗糙度 Ra0.32μm
