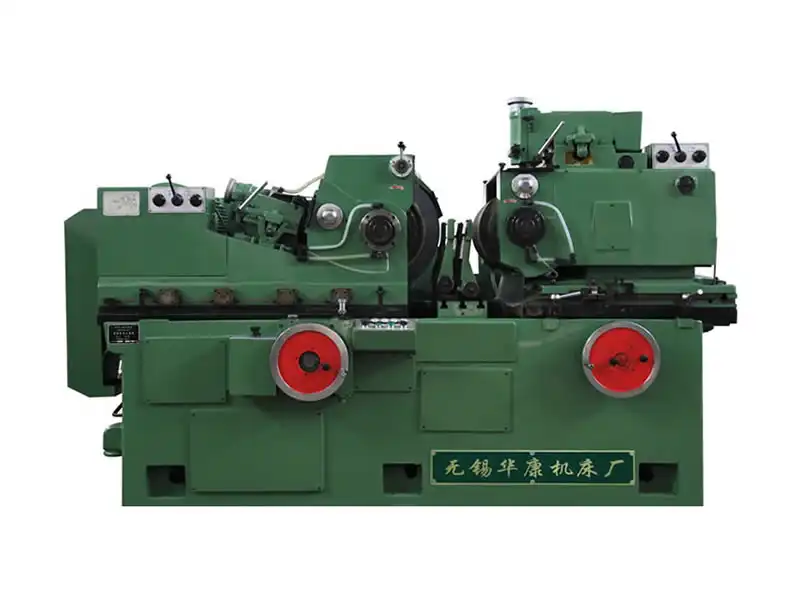

M11100型宽砂轮无心磨床
本机床为宽砂轮无心磨床,主要用于直径为10-100mm的各种圆柱体零件,环形零件的无心通磨磨削和锥度不小于1:20的圆锥体和各种回转体成形表面的无心切入磨削,具有自动切入循环功能,结合上下料机构(特殊订货),可实现自动循环磨削,适合于大批量生产。
一、机床特点
1、机床布局采用砂轮、导轮架双面移动方式,砂轮架作进给运动,导轮架作调整运动,便于自动线联线和配置长工件、轴承环等送料装置(特殊订货);
2、砂轮宽度较宽,具有较大的负荷能力,可减少重复磨削次数,提高生产效率;
3、砂轮、导轮主轴均为双支承结构,采用多片式动压轴承,活油强迫润滑;
4、砂轮架进给导轨采用静压导轨,移动灵敏能实现微量进给并具有一定的抗振性,导轨不易磨损;
5、导轮主轴驱动采用交流变频无级调速
二、技术参数
磨削工件直径 | 通磨 | 10~100mm |
切入磨 | 10~100mm | |
最大磨削长度(标准托架) | 通磨 | 300mm |
切入磨 | 390mm | |
砂轮规格 | P500×400×305mm | |
导轮规格 | P350×400×203mm | |
砂轮转速 | 1330r/min | |
导轮转速(无级) | 10~200r/min | |
导轮回转角度 | 垂直平面内 | -2°~+4° |
水平面内 | -2°~ +4° | |
导轮轴向位移调整量 | ±15mm | |
砂轮架进给总行程 | 120mm | |
砂轮架进给手轮刻度每格进给量 | 0.02mm | |
砂轮架切入量 | 快速 | 7mm |
粗进 | 0.9mm | |
精进 | 0.1mm | |
导轮架总行程 | 145mm | |
导轮架进给手轮刻度各格进给量 | 0.01mm | |
砂轮修整器手轮刻度每格进给值 | 0.01mm | |
导轮修整器手轮刻度每格进给值 | 0.01mm | |
导轮修整器在水平面内的回转角度 | -2°~+4° | |
导轮修整器金刚钻位移调整量 | -5~+25mm | |
砂轮与导轮中心连线至托架底面距离 | 290mm | |
机床总功率(25.59)kw | 砂轮电机 | 22kw |
导轮电机 | 2.2kw | |
液压泵电机 | 0.75kw | |
润滑泵电机 | 0.09kw | |
冷却泵电机 | 0.55kw | |
机床引接电源 | 3N~50HZ 380V | |
机床外形尺寸 | 4100mm×1850mm×1720mm | |
机床净重 | 10000kg | |
工作精度(标准试件Φ30x200mm,45号钢) | 圆度 | 0.002mm |
圆柱度 | 0.003mm | |
粗糙度 | Ra0.32um |
